Hoy en el blog de electricistas de Miguel Ballesteros, vamos a contaros qué es un circuito eléctrico. Si has oído hablar de circuitos eléctricos y desconoces qué son, quédate porque te vamos a contar: qué son, qué partes lo componen y mucha más información relevante que te puede ser de gran utilidad.
Qué es un circuito eléctrico

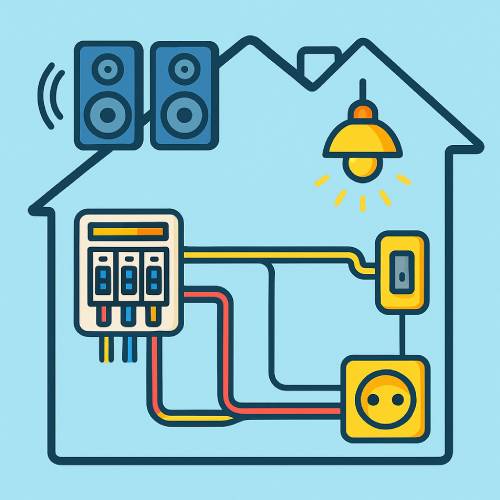

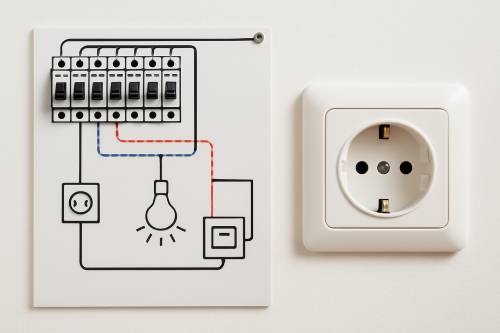

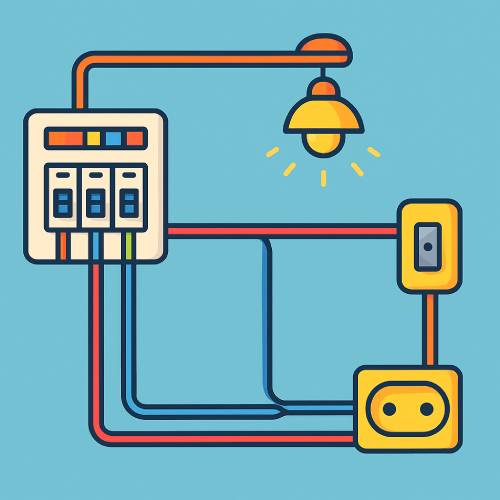

Para comprender qué es un circuito eléctrico, podemos decir que es un conjunto de cables, dispositivos de protección y puntos de consumo (como enchufes) conectados entre sí para permitir el paso de la corriente eléctrica desde el cuadro general hasta los diferentes aparatos o instalaciones. En otras palabras, un circuito eléctrico es el camino por donde fluye la electricidad para que podamos encender una luz, cargar el móvil o hacer funcionar un electrodoméstico.
Elementos que componen un circuito eléctrico doméstico
Los circuitos eléctricos de una vivienda y de muchos locales constan de cuatro partes, las cuales son las siguientes.
Cuadro eléctrico general
Es el corazón de la instalación eléctrica. Desde él se derivan todos los circuitos eléctricos. Está compuesto por interruptores magnetotérmicos, diferenciales y otros elementos de protección.
Cables conductores
Los cables conductores son los encargados de transportar la electricidad. Se dividen en fase (generalmente de color marrón o negro), neutro (azul) y tierra (verde/amarillo).
Mecanismos de mando y protección
- Interruptores magnetotérmicos: protegen cada circuito frente a sobrecargas o cortocircuitos.
- Diferenciales: protegen a las personas ante fugas de corriente.
- ICP (Interruptor de Control de Potencia): limita la potencia contratada.
Puntos de consumo
- Enchufes.
- Puntos de luz.
- Tomas de corriente específicas (lavadora, horno, aire acondicionado…).
Cuántos circuitos eléctricos hay en una vivienda
Una vivienda que cumple con la normativa y el reglamento de seguridad sobre electricidad, contará con varios circuitos eléctricos independientes, cada uno de ellos dedicado a una función concreta. Lo que permite una distribución más segura y facilita el mantenimiento de la propia instalación eléctrica. Los circuitos eléctricos más habituales en viviendas son los siguientes.
- C1 – Alumbrado general. -Alimenta las luces de toda la vivienda, y utiliza cables de 1,5 mm² y protección de 10A.
- C2 – Tomas de uso general (enchufes). -Incluye enchufes de habitaciones, salón, comedor, etc. Su cableado es de 2,5 mm² y protección de 16A.
- C3 – Cocina y horno. -Se recomienda para electrodomésticos de gran consumo. Y se emplea con un cableado de 6 mm² y magnetotérmico de 25A.
- C4 – Lavadora, lavavajillas y termo. -Aparatos de uso frecuente y consumo medio-alto. Cable de 4 mm² y protección de 20A.
- C5 – Enchufes del cuarto de baño y cocina. -Zonas de riesgo por humedad. Precaución especial. Cable de 2,5 mm² y magnetotérmico de 16A.
- C6 – Climatización. -Empleado para aires acondicionados, bomba de calor o calefactores. Se usa con cables de 6 mm² y protección de 25A.
Actualmente, en viviendas modernas también pueden existir circuitos adicionales para cargadores de coche eléctrico, placas solares o domótica específica.
Porqué se divide la instalación en varios circuitos eléctricos
Y os preguntaréis, pero, ¿para qué es necesario dividir una instalación eléctrica en diversos circuitos eléctricos?. Pues bien, es completamente necesario dividir la instalación eléctrica en varios circuitos eléctricos independientes por las siguientes razones y a la vez ventajas.
- Mayor seguridad: Proporcionan mucha más seguridad, ya que si hay una avería en un circuito, el resto sigue funcionando.
- Evita sobrecargas: Al distribuir el consumo entre varias líneas, previene las sobrecargas de energía eléctrica.
- Facilita el mantenimiento: Al estar divididos se puede cortar el suministro eléctrico de un solo circuito si este estuviera afectado.
- Cumple con la normativa vigente: Es completamente obligatorio en toda instalación de obra nueva y en las reformas integrales.
Cómo saber si una instalación tiene bien organizados los circuitos
Podemos comprobar de manera rápida si los circuitos eléctricos tienen bien organizados los circuitos eléctricos mirando el cuadro eléctrico de nuestra vivienda o local. Y debemos hallar las siguientes comprobaciones.
- Deben estar etiquetados o numerados de manera clara en cada magnetotérmico. Para poder identificarlos fácilmente.
- Debe haber al menos entre 5 y 6 interruptores, además del diferencial. Pero la cantidad puede variar dependiendo de la instalación.
- Y que no salten “los plomos” (la general), de manera frecuente cuando encendamos varios aparatos eléctricos simultáneamente.
Si alguno de estos tres puntos no se cumple, puede ser un buen momento para llamar a un electricista autorizado y solicitar una revisión.
Señales de que algo no va bien en los circuitos eléctricos
Debemos prestar especial atención si vemos alguno de los siguientes aspectos:
- Luces que parpadean.
- Saltos frecuentes del diferencial o magnetotérmico.
- Olor a quemado cerca de enchufes.
- Zumbidos o chispas al accionar interruptores.
- Enchufes que se calientan mucho.
Cómo ampliar un circuito eléctrico
En primer lugar debemos tener en cuenta que no debemos ampliar por nuestra cuenta propia los circuitos eléctricos, manipular una instalación eléctrica sin conocimientos técnicos y de seguridad específicos puede ser muy peligroso y está prohibido si no es instalador electricista autorizado. Además, en caso de avería o incendio, el seguro del hogar podría no cubrir los daños si se demuestra que la instalación no cumplía con la normativa. Por lo que, si necesitas o deseas ampliar un circuito eléctrico en la instalación eléctrica puedes ponerte en contacto con un electricista titulado y certificado que ponga solución a este aspecto de manera eficiente, segura y cumpliendo la normativa vigente.
